Srovnávací stoly pro tloušťkování sklopitelné směrem ke stroji

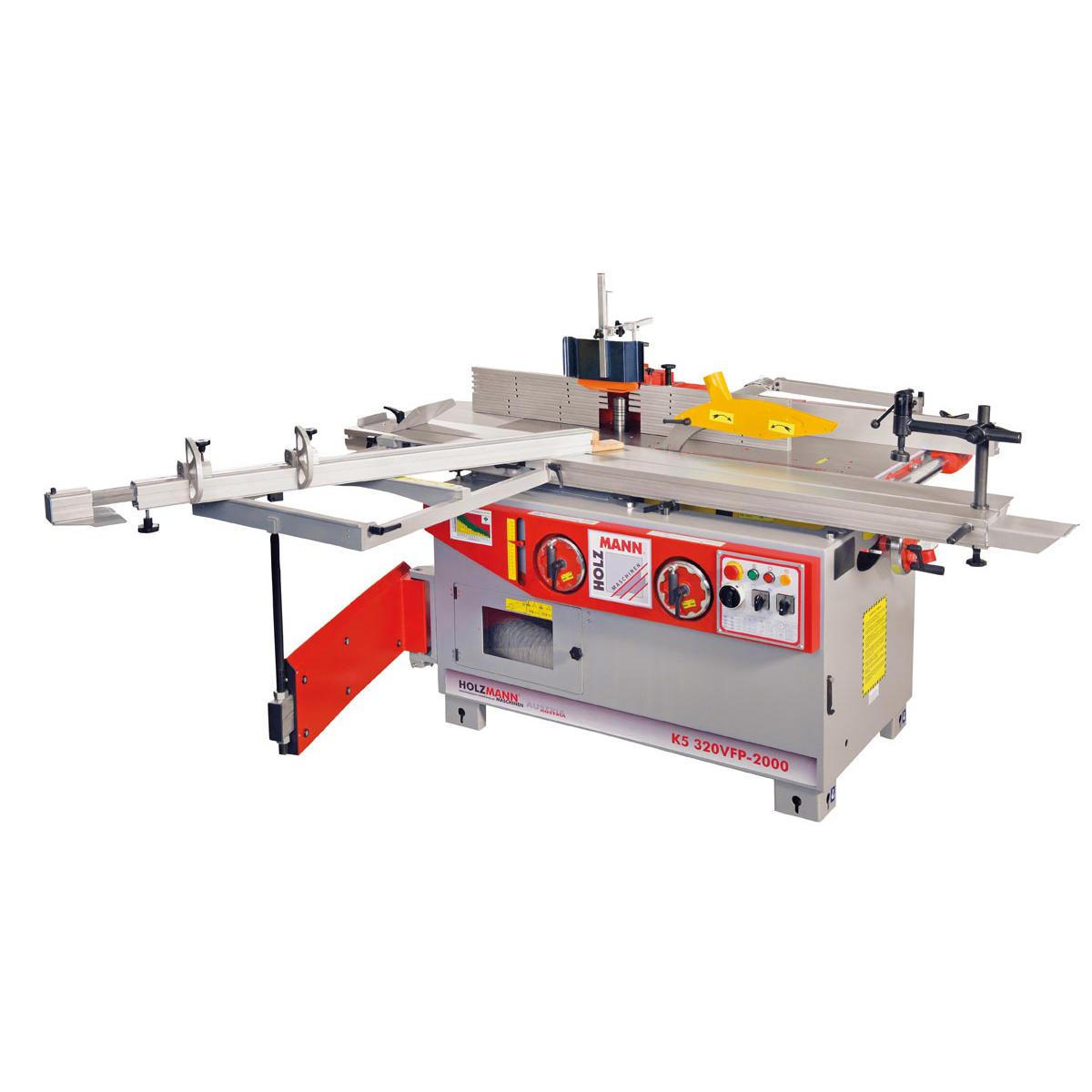

Stabilní průmyslový stroj s broušenými litinovými stoly
Kvalitní formátovací hliníkový stůl (šířka 285 mm) s vodícími tyčemi z tvrzené oceli
Centrální ovládácí panel na přední straně stroje
Stabilní výložník s úhlově nastavitelným příčným dorazem a s 2 západkami
Velká plocha formátovacího stolu s podélným dorazem (640 mm)
Podélný doraz s mikronastavením
4 rychlosti frézovacího vřetene
Integrované podélné pravítko
Standardní výbava stroje:
integrované podélné pravítko,
přítlačný držák,
sámovací patka,
teleskopické pravítko s velkými západkami,
podélný doraz,
hoblovací nože: 320 x 19 x 1 mm
Srovnávání
Max. úběr třísky 5 mm
Rozměry dorazu 1500 x 150 mm
Úhlové nastavení dorazu 90 - 45°
Rozměry srovnávacího stolu 320 x 1500 mm
Údaje o motoru
Jmenovitý výkon S6 (4x) 3100 W
Jmenovitý výkon S1 (4x) 2200 W
Rychlost posuvu 7
Napětí 400V
Obecné rozměry
Celkové rozměry 2250 x 2900 x 860 mm
Rozměry stolu 2000 x 290 / 1250 x 450 / 250 x 400 mm
Prodloužení stolu 1250 x 450 / 400 x 450 mm
Odsávání 3 x 120 mm
Formátovací stůl 2000 x 285 mm
Výložník 890 x 610 mm
Řezný výkon
Max. výška řezu při 90° 102 mm
Max. řezná délka 2150 mm
Max. výška řezu při 45° 72 mm
Rozměry obrobku
Min. tloušťka obrobku 4 mm
Max. tloušťka obrobku 230 mm
Tloušťkování
Rozměry stolu 600 x 316 mm
Max. úběr třísky 3 mm
Výška tloušťkování 4 - 230 mm
Hoblování a vrtání
Průměr srovnávacího válce 100 mm
Otáčky srovnávacího válce 5000 ot/min
Počet nožů 3
Technická specifikace
Průměr vřetena 30 mm
Otáčky vřetene 8000 / 6000 / 3500 / 1400 ot/min
Zdvih vřetene 160 mm
Max. výška upnutí 125 mm
Max. průměr nástroje pod stolem 180 mm
Otvor ve stole Ø 190 mm
Doraz u frézy 490 x 155 mm
Max. průměr nástroje nad stolem 190 mm
n
Kotoučové pily
Hl. pilový kotouč 315 x 30 mm
Průměr předřezového kotouče Ø 120 x 20 mm
Otáčky hl. pilového kotouče 4000 ot/min
Otáčky předřezu 8000 ot/min
Výkon motoru předřezu 750 W
Vrtání do dřeva
Max. hloubka vrtání 150 mm
