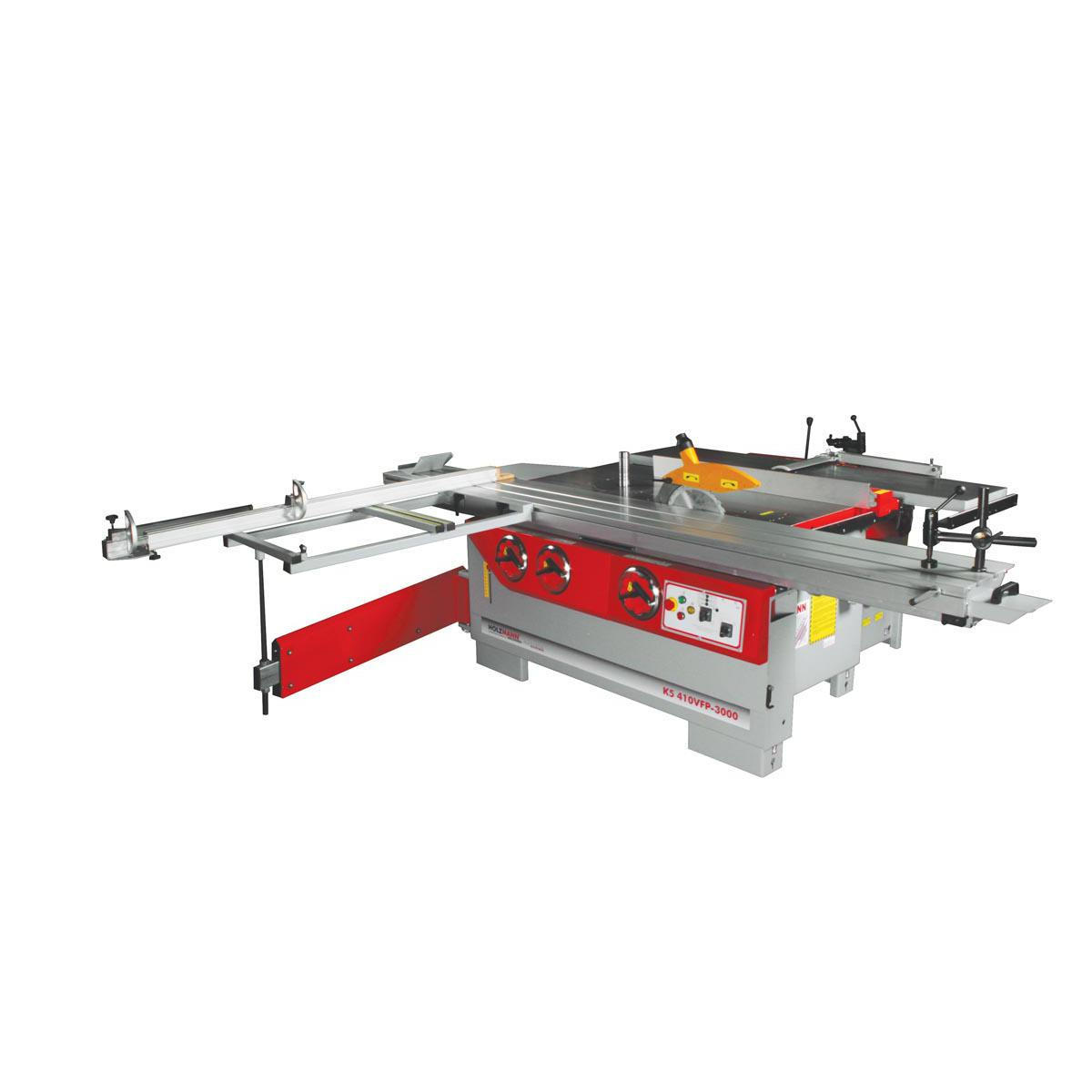

Stabilní průmyslový stroj s broušenými litinovými stoly
Předřez s vlastním pohonem
Max.úběr třísky: srovnávaní 5 mm, tloušťkování 4 mm, srovnávací pravítko 1100x155 mm
Kvalitní formátovací hliníkový stůl (šířka 350 mm) s vodícími tyčemi z tvrzené oceli
Ruční kolečko na přední straně stroje pro úhlové a výškové nastavení pilového kotouče
Centrální ovládácí panel na přední straně stroje
Stabilní výložník s úhlově nastavitelným příčným pravítkem (3500 mm) s 2 západkami
Velká plocha formátovacího stolu s podélným dorazem (1100 mm)
Podélný doraz s mikronastavením
Přesně uložený hoblovací válec pro perfektní opracování obrobku
Řetězový pohon posuvu
Stabilní profi- srovnávací pravítko s možností naklopení až na 45°
6 frézovacích rychlostí s možností výměny frézovacího válce (voliteně 25-50 mm)
Stroj lze snadno rozdělit na hoblovací frézku a stolní pilu
Velký kryt frézy, přípojka odsávání: 120 mm
Frézovací vřeteno sklopné dozadu až o 45°
Standardní výbava stroje:
30 mm vyměnitelné frézovací vřeteno MK4,
předřezový agregát s vlastním pohonem,
3 výkonné hlavní motory,
výměnný hoblovací válec,
namotnované frézovací pravítko,
sámovací patka,
excentrický přítlak
Srovnávání
Max. úběr třísky 5 mm
Rozměry dorazu 1100 x 150 mm
Úhlové nastavení dorazu 90-45°
Délka podávacího stolu 1800 mm
Údaje o motoru
Jmenovitý výkon S6 5600 / 7700 / 5400 / 5600 W
Jmenovitý výkon S1 4000 / 5500 / 4000 / 4000 W
Rychlost posuvu 8
Napětí 400 V
Obecné rozměry
Posuv stolu 160 mm
Výška stolu 850 mm
Odsávání 3 x 120 mm
Formátovací stůl 3000 x 350 mm
Řezný výkon
Max. výška řezu při 90° 103 mm
Max. řezná délka 2900 mm
Max. výška řezu při 45° 72 mm
Max. šířka řezu s podélným pravítkem 500 / 1000 mm
Rozměry obrobku
Max. tloušťka obrobku 225 mm
Tloušťkování
Rozměry stolu 700 x 406 mm
Max. úběr třísky 4 mm
Hoblování a vrtání
Průměr srovnávacího válce 100 mm
Otáčky srovnávacího válce 4500 ot/min
Počet nožů 4
Technická specifikace
Průměr vřetena 30 mm
Otáčky vřetene 3000 / 4000 / 5000 / 6000 / 8000 / 10000 ot./min.
Zdvih vřetene 175 mm
Náklopné vřeteno 0-45°
Max. průměr nástroje pod stolem 250 mm
Otvor ve stole Ø 270 mm
Doraz u frézy 345 x 155 mm
Max. průměr nástroje nad stolem 255 mm
Kotoučová pila
Hl. pilový kotouč 315 mm
Průměr předřezového kotouče Ø 120 mm
Otáčky hl. pilového kotouče 4000 ot/min
Otáčky předřezu 8000 ot/min
Výkon motoru předřezu 750 / 1100 W
Vrtání do dřeva
Max. šířka vrtání 255 mm
Max. hloubka vrtání 200 mm
